Sanayide en çok karıştırılan terimlerden biri caraskal. Kimi işletmede tavana asılı her kaldırma ünitesine caraskal deniyor, kimi teklif listesinde ise aynı ürün “zincirli vinç” olarak geçiyor. Oysa doğru terimi bilmek, doğru ürünü seçmenin ilk adımı: yanlış kapasite ya da yanlış çalışma sınıfı seçilen bir ünite, birkaç yıl içinde beklenenden çok daha yüksek bakım maliyeti çıkarır.
Bu yazıda elektrikli caraskal nedir, nasıl çalışır, hangi tiplerde üretilir, seçerken nelere bakmak gerekir ve fiyatını hangi kalemler belirler — hepsini sahadan örneklerle anlatıyoruz.
1. Elektrikli caraskal nedir?

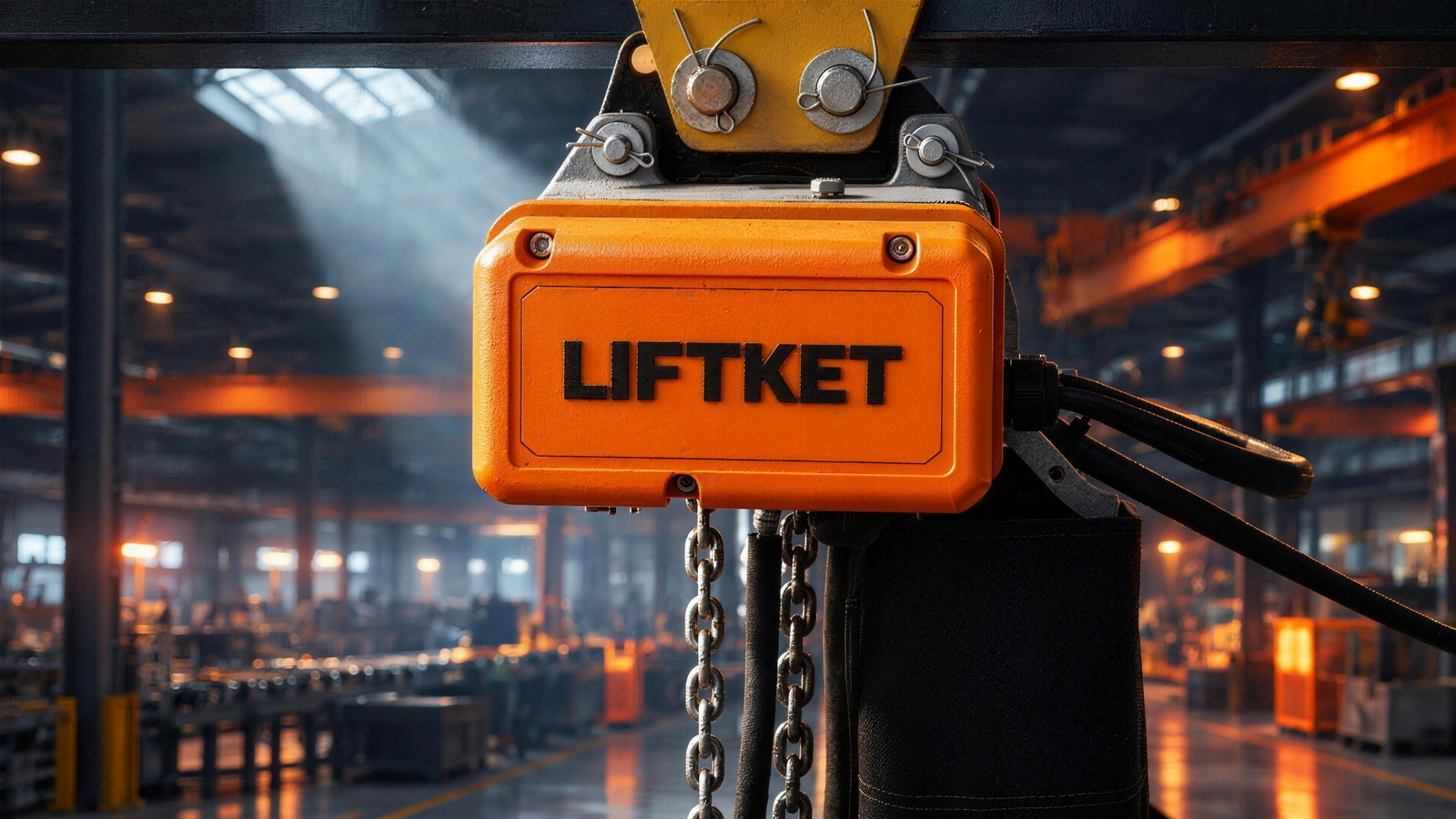

Elektrikli caraskal, yükü çelik halat yerine kalibre edilmiş yük zinciri üzerinden kaldıran, elektrik motoruyla çalışan endüstriyel kaldırma ekipmanıdır. Teknik literatürdeki adı elektrikli zincirli vinçtir; “caraskal” ise sahada yerleşmiş günlük kullanımdır. İkisi aynı ürünü tanımlar.
Kompakt gövdesi sayesinde tek başına bir kanca ucunda kullanılabildiği gibi; pergel vinç, monoray hattı, hafif kreyn sistemi veya gezer köprülü vinç üzerine de monte edilir. Yani caraskal çoğu zaman kaldırma sisteminin tamamı değil, kaldırma organıdır.
Nerelerde kullanılır? Otomotiv ve otomotiv yan sanayi montaj hatları, beyaz eşya üretimi, makine imalatı ve çelik konstrüksiyon atölyeleri, bakım-onarım servisleri, depo ve sevkiyat alanları, gıda ve ilaç üretim tesisleri, sahne ve etkinlik kurulumları… Ortak nokta şudur: sabit bir noktada tekrarlayan kaldırma ihtiyacı ve yükü hassas biçimde konumlandırma gereksinimi.
2. Elektrikli caraskal nasıl çalışır?
Çalışma prensibi dört ana bileşene dayanır:
- Motor ve redüktör: Kaldırma hareketini üretir. Vardiyalı çalışmada motorun ısı dağılımı ve devrede kalma oranı (duty cycle) ömrü doğrudan belirler.
- Fren: Enerji kesildiğinde yükü tutan güvenlik elemanıdır. Elektromanyetik fren, akım kesildiği anda devreye girer.
- Yük zinciri ve zincir kılavuzu: Zincir, kalibre edilmiş ve ısıl işlem görmüş özel çeliktendir; zincir kılavuzu zincirin dişliye doğru açıyla girmesini sağlar.
- Aşırı yük koruması: Kaliteli ünitelerde motor ile fren arasına konumlandırılır. Kapasite aşıldığında kavrama kayar, sistem yükü kaldırmaz. STAR LIFTKET serisinde bu koruma patentlidir.
Kumanda tarafında ise 24 V düşük gerilimli askı kumanda, acil durdurma, mekanik üst ve alt limit şalterleri standart güvenlik donanımını oluşturur. Uzun hatlarda ve operatörün yükten uzak durması gereken uygulamalarda radyo uzaktan kumanda tercih edilir.
Kaldırma hızı da performansı doğrudan etkiler. Tek hızlı üniteler basit yükleme-boşaltma işlerinde yeterlidir; çift hızlı ve invertör kontrollü modeller ise yükü milimetrik konumlandırmayı, yumuşak kalkış ve duruşla salınımı azaltmayı sağlar. Montaj hatlarında ve hassas parça yerleştirmede bu fark çevrim süresine doğrudan yansır.
3. Caraskal çeşitleri
Manuel (zincirli) caraskal
Elle çekilen zincirle çalışır, enerji gerektirmez. Nadir kullanılan, düşük tempolu ve elektriğin bulunmadığı noktalarda mantıklıdır. Sürekli kaldırma yapılan bir hatta operatör yorgunluğu ve süre kaybı nedeniyle uygun değildir.
Elektrikli caraskal
Üretim, montaj, bakım ve depolama uygulamalarının standardıdır. Trifaze (380 V) modeller yaygındır; şebeke gücünün sınırlı olduğu atölyelerde monofaze elektrikli caraskal çözümleri kullanılır. Özel ihtiyaçlar için üç tip öne çıkar:
- Alçak tavan modelleri, kısıtlı inşa yüksekliğinde maksimum kanca yüksekliği sağlar.
- Çift zincirli üniteler, uzun veya büyük ebatlı parçaların iki noktadan senkron kaldırılmasında kullanılır.
- Gıda sınıfı (Foodline) üniteler, AISI 316 paslanmaz yük zinciri ve NSF-H1 gıda sınıfı yağla yıkamalı ortamlara uygundur.
Zincirli vinç mi, halatlı vinç mi?
Zincirli üniteler 125 kg – 25 ton aralığında, kompakt gövdesi ve düşük ölü mesafesiyle istasyon bazlı kaldırmada öne çıkar. Halatlı vinçler ise çok daha yüksek kapasite ve uzun kaldırma yüksekliği gerektiren gezer köprülü vinç uygulamalarına uygundur. Bakım kolaylığı ve ilk yatırım maliyeti açısından zincirli çözümler genellikle daha ekonomiktir.
4. Elektrikli caraskal nasıl seçilir?
Seçimi belirleyen altı kriter var. Bu kriterleri teklif almadan önce netleştirmek, hem fiyat karşılaştırmasını sağlıklı yapmanızı hem de yanlış ürün almanızı önler.
| Kriter | Neden önemli? | Nasıl belirlenir? |
|---|---|---|
| Kapasite | Ünitenin ömrünü ve güvenliğini doğrudan etkiler. | En ağır yük + kaldırma aparatı (sapan, travers, kanca) ağırlığı toplanır; üstüne pay bırakılır. |
| Kaldırma yüksekliği | Zincir boyu ve zincir kabı ölçüsünü belirler. | Kancanın en üst ve en alt konumu arasındaki mesafe ölçülür. |
| Çalışma sınıfı (FEM/ISO) | Günlük kaldırma sayısı ve ortalama yük oranına göre motor/fren ömrünü tanımlar. | Vardiya başına kaldırma adedi ve ortalama yük yüzdesi hesaplanır. |
| Besleme ve kumanda | Şebeke uyumu ve operatör güvenliği. | 380 V trifaze / monofaze seçimi; 24 V askı kumanda ya da radyo kumanda. |
| Askı tipi | Ünitenin sabit mi, hat üzerinde hareketli mi çalışacağını belirler. | Sabit mapa, kanca askı veya manuel/elektrikli yürütme arabası. |
| Ortam koşulları | Koruma sınıfı ve malzeme seçimini değiştirir. | Toz, nem, yıkama, tuzlu hava, sıcaklık, patlayıcı ortam. |

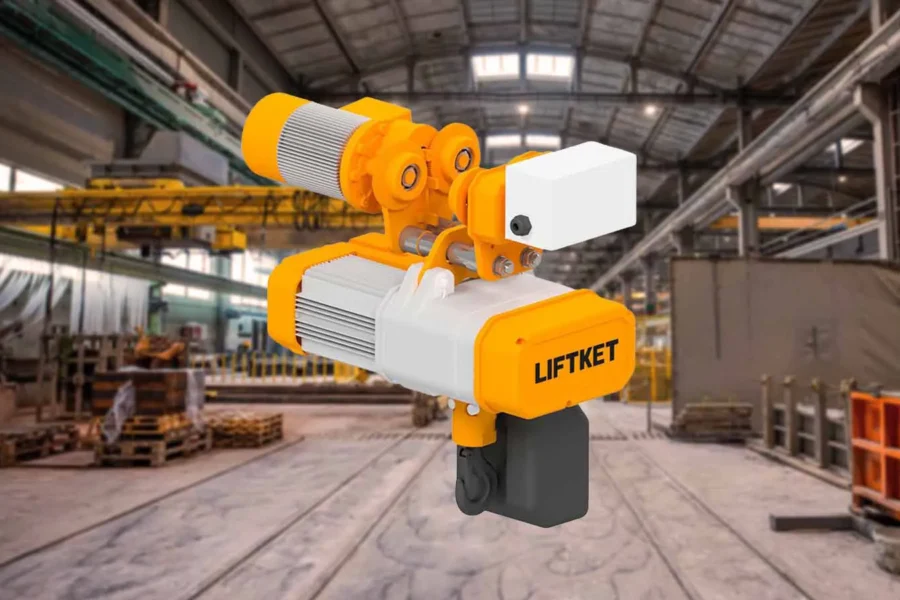

Bu kriterler arasında en çok atlanan çalışma sınıfıdır. Kapasitesi doğru ama çalışma sınıfı düşük seçilen bir ünite, kâğıt üzerinde uygun görünür; sahada ise fren balatası ve zincir erken aşınır. Konuyu daha ayrıntılı ele aldığımız elektrikli zincirli vinç seçim rehberimizi de inceleyebilirsiniz.
5. Elektrikli caraskal fiyatını belirleyen faktörler
“Caraskal fiyatı ne kadar?” sorusunun tek bir cevabı yok; çünkü fiyat, ürünün kendisinden çok yapılandırmasına bağlı. Teklifleri karşılaştırırken şu kalemlere bakın:
- Kapasite ve kaldırma yüksekliği: Fiyatın ana belirleyicisi. Aynı kapasitede 3 m ile 12 m kaldırma yüksekliği arasında ciddi fark vardır.
- Çalışma sınıfı: Yüksek devrede kalma oranı için güçlendirilmiş motor ve fren maliyeti artırır; buna karşılık bakım aralığını uzatır.
- Hız seçenekleri: Tek hız en ekonomik çözümdür; çift hız ve invertör kontrolü hassas konumlandırma sağlar, maliyeti yükseltir.
- Askı ve hareket: Sabit askı mı, manuel araba mı, elektrikli yürütme arabası mı kullanılacağı fiyatı değiştirir.
- Kumanda tipi: Askı kumanda standart, radyo kumanda ek kalemdir.
- Özel malzeme ve koruma sınıfı: Paslanmaz zincir, gıda sınıfı yağ, yüksek IP koruma veya özel boya maliyeti etkiler.
- Belgelendirme ve servis: CE beyanı, yük test raporu, yedek parça erişimi ve satış sonrası servis ağı fiyatın görünmeyen ama en belirleyici kalemidir.
En düşük teklif çoğu zaman en düşük toplam maliyet anlamına gelmiyor. Yedek parçası altı hafta sonra gelen bir ünite, duruş maliyetiyle aradaki farkı ilk arızada kapatır. Bu nedenle fiyatı yalnız satın alma anında değil, beş yıllık kullanım maliyeti üzerinden değerlendirmek gerekir.
6. Montaj, bakım ve yasal yükümlülükler
Elektrikli caraskal, bağlandığı taşıyıcı yapı kadar güvenlidir. Montajdan önce kirişin, pergel kolunun veya monoray hattının hesaplanan yükü taşıdığı doğrulanmalıdır. Devreye alma sırasında yük testi yapılır, limit şalterleri ayarlanır ve fren mesafesi ölçülür.
Kullanım aşamasında; zincirin yağlanması, kanca ağzı açıklığının kontrolü, fren balatası ve zincir aşınma ölçümü düzenli bakımın temelini oluşturur. Türkiye’de kaldırma ekipmanlarının yılda en az bir kez yetkili kişilerce periyodik kontrolden geçirilmesi, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği gereğidir. Bu kontrol yalnız yasal bir zorunluluk değil, iş kazası riskini düşüren en pratik önlemdir.
7. Sahada en sık yapılan beş hata
- Kaldırma aparatını hesaba katmamak: Sapan, travers ve kanca da kapasiteye dâhildir.
- Çalışma sınıfını göz ardı etmek: Yoğun hatta düşük sınıf ünite kullanmak erken arıza demektir.
- Yapıyı kontrol etmeden montaj: Taşıyıcı kirişin moment kapasitesi doğrulanmadan yapılan montaj risklidir.
- Zincir bakımını ertelemek: Yağsız çalışan zincir hem aşınır hem dişliye zarar verir.
- Periyodik kontrolü atlamak: Denetimde ve kaza durumunda sorumluluk doğurur.
Sıkça Sorulan Sorular
Caraskal ile elektrikli zincirli vinç aynı şey mi?
Evet. Sahada yaygın olarak caraskal denen ürünün teknik adı elektrikli zincirli vinçtir. Yükü zincir üzerinden kaldırır ve kompakt gövdesiyle pergel vinç, monoray veya köprülü vinç üzerine monte edilebilir.
Elektrikli caraskal kaç tona kadar üretiliyor?
LIFTKET elektrikli caraskal ailesinde standart kapasite aralığı 125 kg – 6.300 kg’dır; özel uygulamalarda 25 tona kadar çözüm sağlanır. Kapasite seçiminde yükün yanı sıra kaldırma aparatlarının ağırlığı da hesaba katılır.
Monofaze elektrikli caraskal var mı?
Evet. 110–240 V şebekeyle çalışan monofaze modeller, trifaze beslemenin bulunmadığı atölyeler, sahne uygulamaları ve servis noktaları için üretilir.
Caraskalın periyodik kontrolü zorunlu mu?
Evet. Kaldırma ekipmanlarında yılda en az bir kez, yetkili kişilerce periyodik kontrol yapılması yasal zorunluluktur. Kontrol raporu iş güvenliği denetimlerinde istenir.
Caraskal fiyatı neye göre değişir?
Kapasite, kaldırma yüksekliği, çalışma sınıfı, hız seçeneği, askı tipi, kumanda tercihi ve özel malzeme/koruma sınıfı fiyatı belirleyen başlıca kalemlerdir. Belgelendirme ve satış sonrası servis de toplam maliyetin parçasıdır.
