STAR LIFTKET Elektrikli Zincirli Vinç Sistemleri | Endüstriyel Kaldırmada Güvenlik ve Süreklilik Standardı
STAR LIFTKET elektrikli zincirli vinçler (sektörde yaygın adıyla elektrikli caraskal); üretim, bakım, montaj ve intralojistik uygulamalarında güvenli kaldırma ve hassas konumlama ihtiyacına yönelik geliştirilmiş endüstriyel ekipmanlardır. Alüminyum alaşımlı kompakt gövde yapısı sayesinde düşük ölü mesafe sunar.
Güvenlik yaklaşımının merkezinde, motor ile fren arasına konumlandırılan aşırı yük koruma sistemi bulunur. Aşırı yük durumunda kavrama kayarak sistemi korur. Ayrıca 24V kumanda gerilimi, acil durdurma, mekanik üst/alt limit şalterleri ve zincir kılavuzu gibi unsurlar; operatör hatlarına karşı çok katmanlı emniyet sağlar.
Farklı montaj opsiyonları (sabit askı mapalı, manuel veya elektrikli yürütme arabalı, üst askı kancalı veya BKB vinç arabalı) ile Star LIFTKET vinçler; tek noktada kullanımın yanı sıra I-kiriş/monoray hat üzerinde yatay taşıma uygulamalarına da uyarlanabilir. Böylece üretim hatlarında, bakım atölyelerinde ve sahada değişken ihtiyaçlara uygun modüler bir kaldırma çözümü oluşturur.
Kullanım Alanları
STAR LIFTKET Elektrikli Zincirli Vinçler, hızlı teslimata ihtiyaç duyulan neredeyse tüm endüstriyel tesislerde tercih edilebilir:
- Otomotiv montaj ve bakım hatları (motor/şanzıman kaldırma, konumlama)
- Beyaz eşya üretimi (istasyonlar arası parça taşıma)
- Ağır sanayi, döküm, çelik imalat, makine imalatı
- Bakım atölyeleri (kalıp, aparat, ağır parça kaldırma)
- Enerji tesisleri ve servis uygulamaları (bakım kaldırmaları)
- Lojistik / depo içi montaj ve ekipman taşıma süreçleri
- Saha montajı / şantiye (geçici kaldırma ihtiyaçları – uygun modele göre)
Standartlaştırılmış konfigürasyon + kısa teslim süresi sayesinde, devreye alma takvimi sıkışık projeler, kapasite artırımı ve hatlara ek noktalar için ideal bir çözümdür.
BM Makina Sistemleriyle Tam Entegrasyon
Star LIFTKET elektrikli zincirli vinçler, BM Makina projelerinde tek başına bir ürün olarak değil; hat düzeni, enerji beslemesi, güvenlik ve kullanım ergonomisiyle birlikte çalışan bir sistem bileşeni olarak konumlandırılır. Uygulamanın tipine göre vinç, BKB / ALUBKB hafif vinç sistemleri (monoray, köprülü, pergelli/kol vinç, istasyon vinçleri) üzerinde en doğru yürüyüş ve kaldırma kombinasyonu ile entegre edilir.
BM Makina projelendirme süreci ihtiyaç duyulan kapasiteye göre uygun ürün seçimi saha ihtiyaçlarına göre yapılmasıyla başlar. Ardından montaj sahası ve prosesler göz önünde bulundurularak çalışma alanındaki kaçan yaklaşımı ve kaldırma yüksekliği hedefleri dikkate alınarak projelendirilir.
Hareketli sistemlerde enerji ve kumanda hattı, ihtiyaç halinde VAHLE enerji & veri iletim çözümleri (bara sistemleri, feston/kablo taşıma düzenleri, kontrol bileşenleri) ile bütünleştirilir. Kumanda tarafında 24V kontrol, acil stop, limit şalterleri ve saha güvenlik devreleri; güvenlik prosedürlerine göre uygun şekilde yapılmıştır.
Son adımda BM Makina; devreye alma, test, kullanıcı eğitimi, periyodik bakım planı ve servis/yedek parça süreçlerini sisteme dahil ederek, LIFTKET vinçlerin sahada uzun ömürlü ve sürdürülebilir çalışmasını hedefler.
Yüksek Görev Döngüsü
LIFTKET, zorlu çalışma koşullarında bile yüksek güvenilirliğini koruyan bir elektrikli zincirli vinçtir. Yüksek görev döngüsü, zorlamalı soğutmaya sahip motor ve LIFTKET gövde formuna uygun tasarlanmış özel soğutma kanatçıkları sayesinde mümkün olur. Akıllı tasarlanmış kaydırmalı kavrama yapısı ve kavrama ile frenin konumlandırılması, bu bileşenlerde oluşan ısının tahrik motorunu etkilemeden sistemden güvenli şekilde uzaklaştırılmasını sağlar.

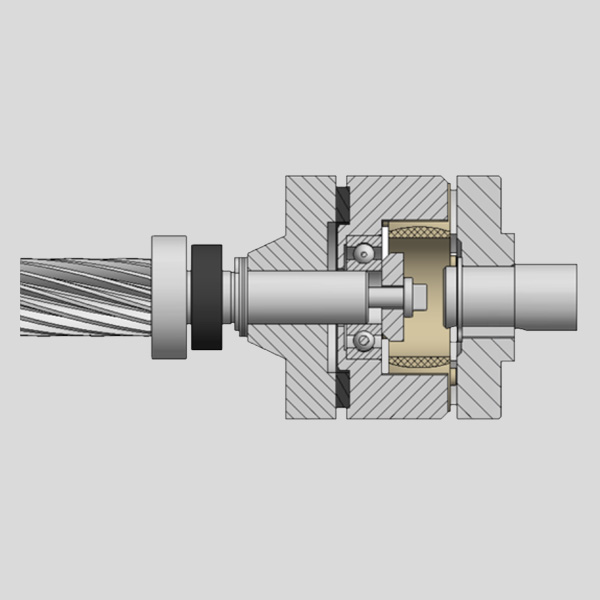

Patentli, Yay Baskılı, Astbezsiz Balatalı, Kaynar Kavrama Sistemi
Yeni ve patentli bir bağlantı sistemi sayesinde, fren ile yük arasında artık yalnızca pozitif kilitlemeli bağlantılar bulunuyor. LIFTKET’te de uygulandığı gibi, güvenlik ilkesinin bu tutarlı devamı, “bağlantı arızası durumunda yük düşmesinin mümkün olmadığı” anlamına geliyor.

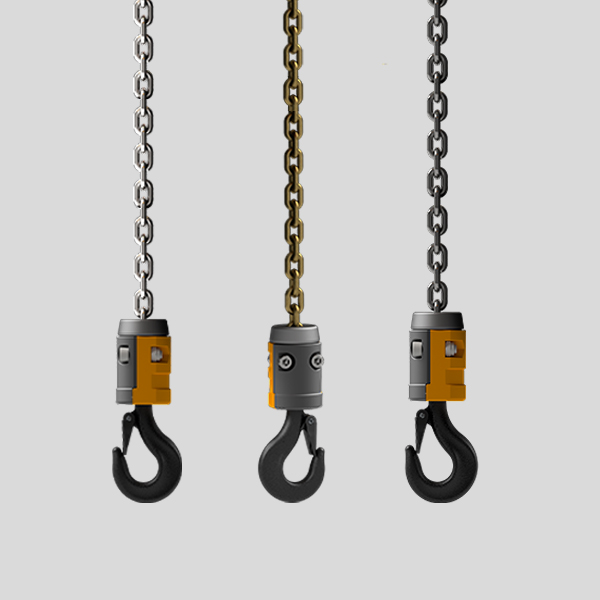

DIN EN 818-7 Standardında Zincir Kalitesi
Test laboratuvarımızda zaman alıcı stres testleri yoluyla, tüm motor grupları için FEM gerekliliklerine göre bileşenlerin hizmet ömürleri test edilmiştir.
Kolay Bakım Ve Servis
Motor, yağ dolu ve yağ sızdırmaz şanzıman, tahrik motoru ve fren, ihtiyaç duyulduğunda tamamen değiştirilebilir ve herhangi bir ayarlamaya gerek kalmadan çalışmaya hazırdır. Yay baskılı kayar kavrama sistemi değiştirildikten sonra sadece test yüküyle debriyaj ayarı yapılması gerekir.

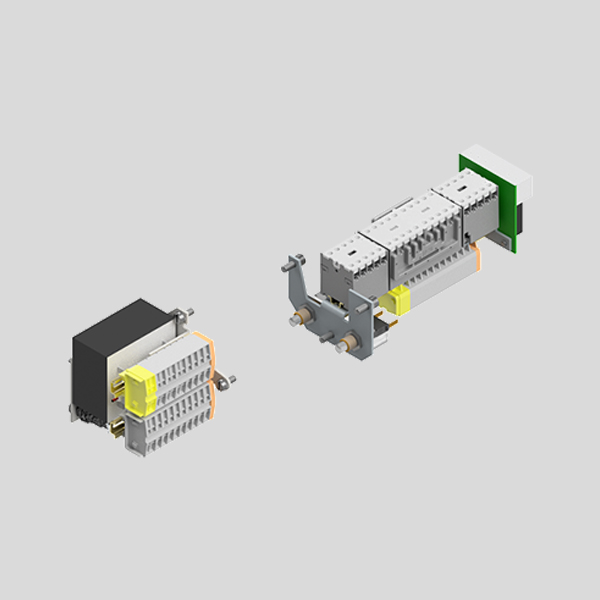

Değiştirilebilir Bileşenlerle Kontaktör Kontrolü
Kontrol sistemlerinin bakımı ve onarımı basit ve etkilidir. Bileşenler tek tek değiştirilebilecek şekilde tasarlanmıştır.
Hızlı ve Tamamen Güvenli Yeniden
LIFTKET’in başlatılan fikrin bilinçli bir şekilde devam ettirmesiyle, bu çalışma birkaç dakikayla sınırlandırılmış olup, yeni çözüm aynı zamanda montaj hatalarına karşı olağanüstü bir güvenli de garanti etmektedir.
| Taşıma Kapasitesi (kg) | ISO Standart | Tip | Zincir Modeli | Zincir Ölçüsü (mm) | Hız (m/min) | |
|---|---|---|---|---|---|---|
| Hızlı Devir (m/min) | Yavaş Devir (m/min) | |||||
| 125 | M7 | 125/1-8/2 | 031/53 | 5,2×15 | 8 | 2 |
| 250 | M6 | 250/1-8/2 | 031/51 | 5,2×15 | 8 | 2 |
| 500 | M6 | 500/2-4/1 | 031/51 | 5,2×15 | 4 | 1 |
| 500 | M5 | 500/1-8/2 | 071/54 | 7,2×21 | 8 | 2 |
| 1000 | M5 | 1000/2-4/1 | 071/54 | 7,2×21 | 4 | 1 |
| 1000 | M5 | 1000/1-6/1,5 | 071/55 | 7,2×21 | 6 | 1,5 |
| 1600 | M5 | 1600/1-8/2 | 091/55 | 9×27 | 8 | 2 |
| 2000 | M5 | 2000/2-3/0,75 | 071/55 | 7,2×21 | 3 | 0,75 |
| 2500 | M5 | 2500/1-10/2,5 | 111/52 | 11,3×31 | 10 | 2,5 |
| 3200 | M5 | 3200/2-4/1 | 091/55 | 9×27 | 4 | 1 |
| 5000 | M5 | 5000/2-5/1,25 | 111/52 | 11,3×31 | 5 | 1,25 |
| 6300 | M3 | 6300/2-4/1 | 111/54 | 11,3×31 | 4 | 1 |
İhtiyacınıza Uygun Teklif Alın!
Kısa formu doldurun; ekibimiz projenize özel çözümü ve teslim süresini hızla paylaşsın.
Ürün Açıklaması
STAR LIFTKET Elektrikli Zincirli Vinç Sistemleri | Endüstriyel Kaldırmada Güvenlik ve Süreklilik Standardı
STAR LIFTKET elektrikli zincirli vinçler (sektörde yaygın adıyla elektrikli caraskal); üretim, bakım, montaj ve intralojistik uygulamalarında güvenli kaldırma ve hassas konumlama ihtiyacına yönelik geliştirilmiş endüstriyel ekipmanlardır. Alüminyum alaşımlı kompakt gövde yapısı sayesinde düşük ölü mesafe sunar.
Güvenlik yaklaşımının merkezinde, motor ile fren arasına konumlandırılan aşırı yük koruma sistemi bulunur. Aşırı yük durumunda kavrama kayarak sistemi korur. Ayrıca 24V kumanda gerilimi, acil durdurma, mekanik üst/alt limit şalterleri ve zincir kılavuzu gibi unsurlar; operatör hatlarına karşı çok katmanlı emniyet sağlar.
Farklı montaj opsiyonları (sabit askı mapalı, manuel veya elektrikli yürütme arabalı, üst askı kancalı veya BKB vinç arabalı) ile Star LIFTKET vinçler; tek noktada kullanımın yanı sıra I-kiriş/monoray hat üzerinde yatay taşıma uygulamalarına da uyarlanabilir. Böylece üretim hatlarında, bakım atölyelerinde ve sahada değişken ihtiyaçlara uygun modüler bir kaldırma çözümü oluşturur.
Kullanım Alanları
STAR LIFTKET Elektrikli Zincirli Vinçler, hızlı teslimata ihtiyaç duyulan neredeyse tüm endüstriyel tesislerde tercih edilebilir:
- Otomotiv montaj ve bakım hatları (motor/şanzıman kaldırma, konumlama)
- Beyaz eşya üretimi (istasyonlar arası parça taşıma)
- Ağır sanayi, döküm, çelik imalat, makine imalatı
- Bakım atölyeleri (kalıp, aparat, ağır parça kaldırma)
- Enerji tesisleri ve servis uygulamaları (bakım kaldırmaları)
- Lojistik / depo içi montaj ve ekipman taşıma süreçleri
- Saha montajı / şantiye (geçici kaldırma ihtiyaçları – uygun modele göre)
Standartlaştırılmış konfigürasyon + kısa teslim süresi sayesinde, devreye alma takvimi sıkışık projeler, kapasite artırımı ve hatlara ek noktalar için ideal bir çözümdür.
BM Makina Sistemleriyle Tam Entegrasyon
Star LIFTKET elektrikli zincirli vinçler, BM Makina projelerinde tek başına bir ürün olarak değil; hat düzeni, enerji beslemesi, güvenlik ve kullanım ergonomisiyle birlikte çalışan bir sistem bileşeni olarak konumlandırılır. Uygulamanın tipine göre vinç, BKB / ALUBKB hafif vinç sistemleri (monoray, köprülü, pergelli/kol vinç, istasyon vinçleri) üzerinde en doğru yürüyüş ve kaldırma kombinasyonu ile entegre edilir.
BM Makina projelendirme süreci ihtiyaç duyulan kapasiteye göre uygun ürün seçimi saha ihtiyaçlarına göre yapılmasıyla başlar. Ardından montaj sahası ve prosesler göz önünde bulundurularak çalışma alanındaki kaçan yaklaşımı ve kaldırma yüksekliği hedefleri dikkate alınarak projelendirilir.
Hareketli sistemlerde enerji ve kumanda hattı, ihtiyaç halinde VAHLE enerji & veri iletim çözümleri (bara sistemleri, feston/kablo taşıma düzenleri, kontrol bileşenleri) ile bütünleştirilir. Kumanda tarafında 24V kontrol, acil stop, limit şalterleri ve saha güvenlik devreleri; güvenlik prosedürlerine göre uygun şekilde yapılmıştır.
Son adımda BM Makina; devreye alma, test, kullanıcı eğitimi, periyodik bakım planı ve servis/yedek parça süreçlerini sisteme dahil ederek, LIFTKET vinçlerin sahada uzun ömürlü ve sürdürülebilir çalışmasını hedefler.

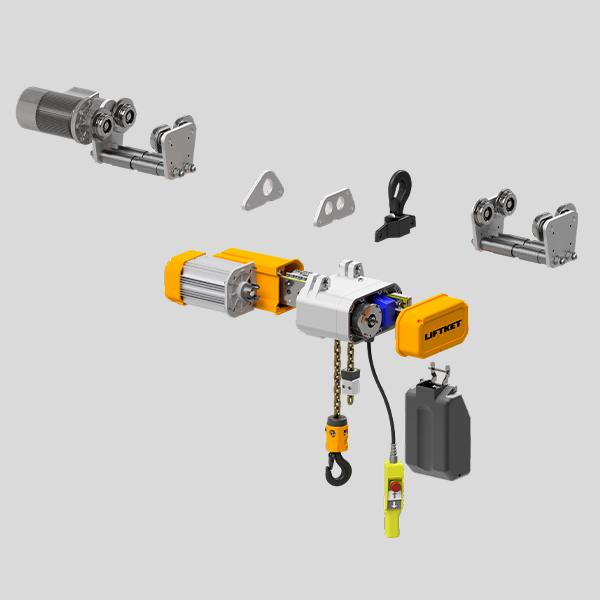

Modüler Tasarım
Yüksek Görev Döngüsü
LIFTKET, zorlu çalışma koşullarında bile yüksek güvenilirliğini koruyan bir elektrikli zincirli vinçtir. Yüksek görev döngüsü, zorlamalı soğutmaya sahip motor ve LIFTKET gövde formuna uygun tasarlanmış özel soğutma kanatçıkları sayesinde mümkün olur. Akıllı tasarlanmış kaydırmalı kavrama yapısı ve kavrama ile frenin konumlandırılması, bu bileşenlerde oluşan ısının tahrik motorunu etkilemeden sistemden güvenli şekilde uzaklaştırılmasını sağlar.
Patentli, Yay Baskılı, Astbezsiz Balatalı, Kaynar Kavrama Sistemi
Yeni ve patentli bir bağlantı sistemi sayesinde, fren ile yük arasında artık yalnızca pozitif kilitlemeli bağlantılar bulunuyor. LIFTKET’te de uygulandığı gibi, güvenlik ilkesinin bu tutarlı devamı, “bağlantı arızası durumunda yük düşmesinin mümkün olmadığı” anlamına geliyor.
DIN EN 818-7 Standardında Zincir Kalitesi
Test laboratuvarımızda zaman alıcı stres testleri yoluyla, tüm motor grupları için FEM gerekliliklerine göre bileşenlerin hizmet ömürleri test edilmiştir.
Kolay Bakım Ve Servis
Motor, yağ dolu ve yağ sızdırmaz şanzıman, tahrik motoru ve fren, ihtiyaç duyulduğunda tamamen değiştirilebilir ve herhangi bir ayarlamaya gerek kalmadan çalışmaya hazırdır. Yay baskılı kayar kavrama sistemi değiştirildikten sonra sadece test yüküyle debriyaj ayarı yapılması gerekir.
Değiştirilebilir Bileşenlerle Kontaktör Kontrolü
Kontrol sistemlerinin bakımı ve onarımı basit ve etkilidir. Bileşenler tek tek değiştirilebilecek şekilde tasarlanmıştır.
Hızlı ve Tamamen Güvenli Yeniden
LIFTKET’in başlatılan fikrin bilinçli bir şekilde devam ettirmesiyle, bu çalışma birkaç dakikayla sınırlandırılmış olup, yeni çözüm aynı zamanda montaj hatalarına karşı olağanüstü bir güvenli de garanti etmektedir.
Teknik Özellikler
| Taşıma Kapasitesi (kg) | ISO Standart | Tip | Zincir Modeli | Zincir Ölçüsü (mm) | Hız (m/min) | |
|---|---|---|---|---|---|---|
| Hızlı Devir (m/min) | Yavaş Devir (m/min) | |||||
| 125 | M7 | 125/1-8/2 | 031/53 | 5,2×15 | 8 | 2 |
| 250 | M6 | 250/1-8/2 | 031/51 | 5,2×15 | 8 | 2 |
| 500 | M6 | 500/2-4/1 | 031/51 | 5,2×15 | 4 | 1 |
| 500 | M5 | 500/1-8/2 | 071/54 | 7,2×21 | 8 | 2 |
| 1000 | M5 | 1000/2-4/1 | 071/54 | 7,2×21 | 4 | 1 |
| 1000 | M5 | 1000/1-6/1,5 | 071/55 | 7,2×21 | 6 | 1,5 |
| 1600 | M5 | 1600/1-8/2 | 091/55 | 9×27 | 8 | 2 |
| 2000 | M5 | 2000/2-3/0,75 | 071/55 | 7,2×21 | 3 | 0,75 |
| 2500 | M5 | 2500/1-10/2,5 | 111/52 | 11,3×31 | 10 | 2,5 |
| 3200 | M5 | 3200/2-4/1 | 091/55 | 9×27 | 4 | 1 |
| 5000 | M5 | 5000/2-5/1,25 | 111/52 | 11,3×31 | 5 | 1,25 |
| 6300 | M3 | 6300/2-4/1 | 111/54 | 11,3×31 | 4 | 1 |
